徐工5吨四节臂KSQS125随车吊吊机操纵说明（一）

发布时间：2021-07-23 17:35:28 人气：

操作前的注意事项
危险：
1.在支腿油缸未打开并锁定前绝对不允许使用起重机.
2.接通取力器前，一定要检查操纵手柄是否在中位;若手柄不在中位，要使它恢复中位。

警告∶在启动起重机前，必须保证汽车有足够的燃料，以避免工作过程中的动力中断;同时要检查电池组是否正常，以便在发生动力中断时能随时再启动

注意∶ 在使用起重机前，要检查起重机的安全装置是否能正常工作。

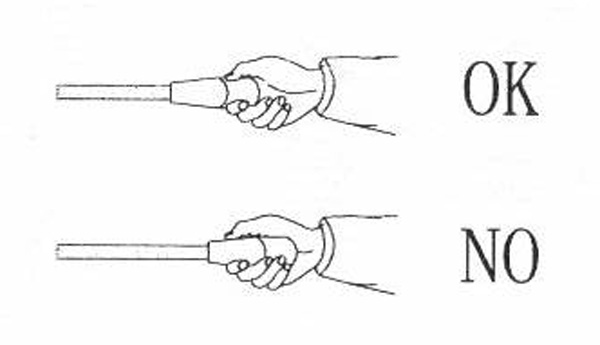

请不要按图示中的错误方式握操纵杆，以保证在系统达到最大工作小力时能让操纵杆迅速复位（回到中位）。

操作启动
注意：要保证有足够空间使左右支腿能完全打开，并根据货物重量把车停在距货物适合的位置。
操纵过程;踩紧离合，并把变速手柄置于空挡位置，发动汽车，当气压为0.5-0.6Mpa时然后将取力器手动气阀拉出，再将离合器踏板慢慢地松开，这时取力器处于工作状态。

起重机的稳定
注意：一般操作和提升重物应在同一侧，以保证有最好的视角和操作安全。在两个支腿中，每个支腿的操作都可以按照下面几个步骤：
1、打开活动支腿锁紧装置。（详见安全装置中锁紧装置的使用）。
2、操纵旋阀和组合阀使水平支腿油缸伸出，而使活动支腿完全展开。
3、锁紧装置将活动支腿锁定。
4、打开支腿油缸上的液压锁（控制杆旋成水平位置），操纵旋阀和组合阀使垂直支腿油缸伸出。
5、支腿油缸支撑起重机后，关闭支腿油缸上的液压锁（控制杆旋成垂直位置）。
6、打开起重机。

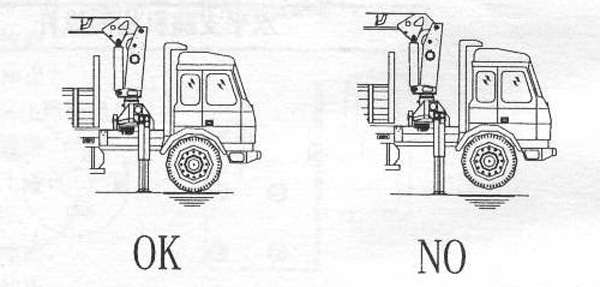

警告∶ 一般固定起重运输车时，应使活动支腿完全伸出，支腿油缸着地且不能使汽车悬空。汽车所有车轮必须着地。

起重机的展开
本章将说明起重机的所有运动（动作）和正确展开和使用起重机的操作顺序。

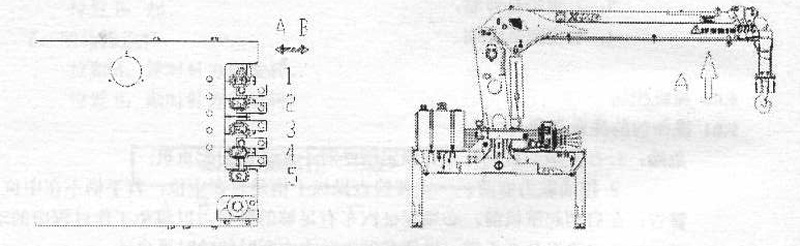

基本臂的起升：把操纵杆6扳向箭头A方向，吊臂将升起，反之，扳向箭头B方向吊臂将下降。

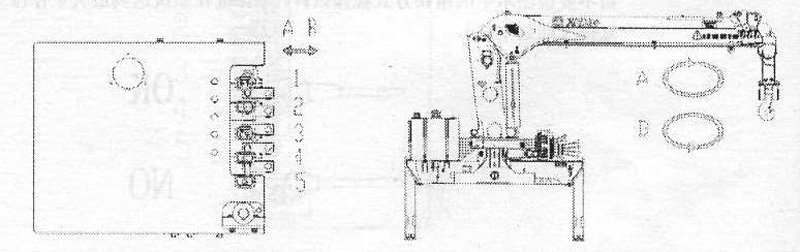

转台的转动：将操纵杆5扳向A箭头所示方向，转台将逆时针转动，反之，如果扳向B箭头所示方向，转台将顺时针转动。

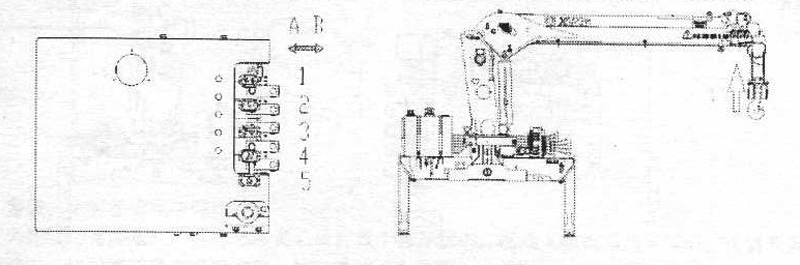

起升机构：将操纵杆2扳向A箭头所示方向，吊钩将提升，反之，吊钩将下降。
注意：当吊钩处于过卷状态（电磁阀开始卸荷），请尽快松开手柄，使手柄处于中位位置
