徐工5吨四节臂KSQS125随车吊吊机操纵说明（二）

发布时间：2021-07-26 17:52:51 人气：

伸缩臂的操作

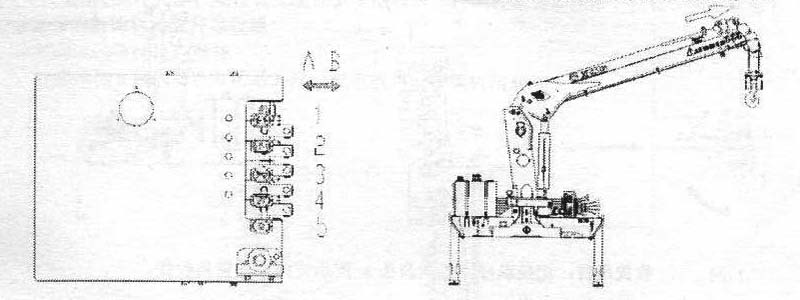

把操纵杆3扳到箭头B所示的方向，仲缩臂就会伸出。在提升货物前，你必须估计货物的重量（这个值要和起重力矩上的额定载荷相比较）并计算出距离货物下降点的线路。
当放下货物时，操作要慢，准确着地且不能有摆动，小心不能让货物撞到起重机或汽车上。

为了提高起重机的使用寿命，应避免伸缩臂在伸开的情况下，带载转动转台。最好在转动前，把伸缩臂缩到最短。
挂上货物后，应避免突然的启动和停止，因为这样会对吊机结构产生不必要的压力。
注意∶
1.对于多节伸缩臂来说，操纵伸缩臂的手柄仍为同一手柄。
2.禁止伸缩臂带载伸缩。

起重机的收拢
收拢伸缩臂

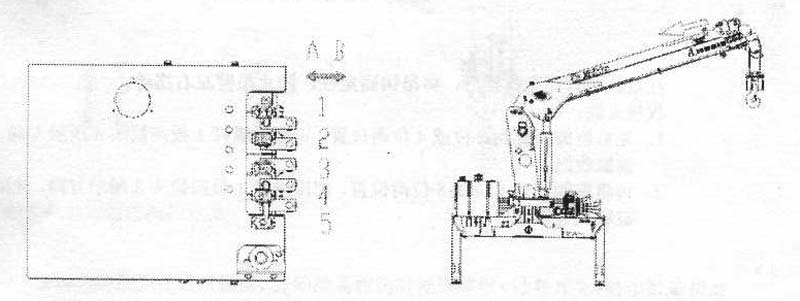

把操纵杆3扳向箭头A 所示方向，就可完全收回伸臂。
注意：禁止起重机在工作状态下移动汽车

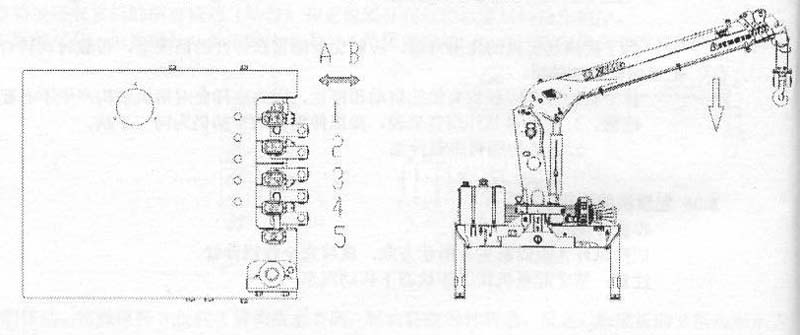

起升机构：将操纵杆2扳向箭头B所示方向，吊钩将下降，反之，吊钩将提升。

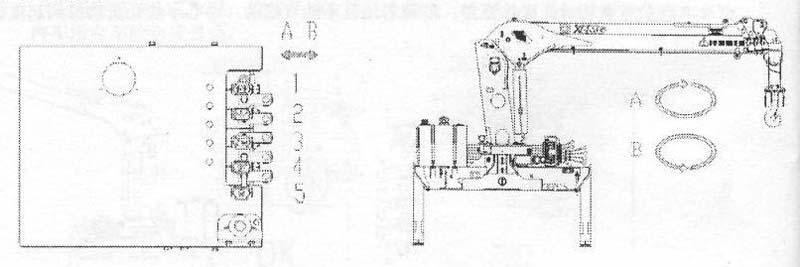

转台的转动：转动转台，使吊臂置于汽车车厢中心。
将操纵杆5扳向箭头A所示方向，转台将逆时针转动，相反，如果扳向箭头B所示方向，转台将顺时针转动。

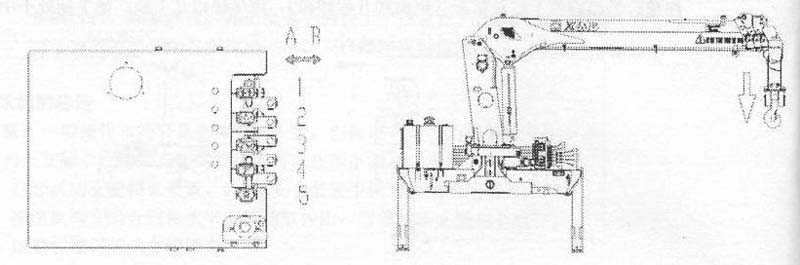

收拢吊臂：把操纵杆4扳向箭头A所示方向，吊臂将收拢。

注意：吊臂完全收拢后，将吊钩固定住，防止吊臂左右摆动。

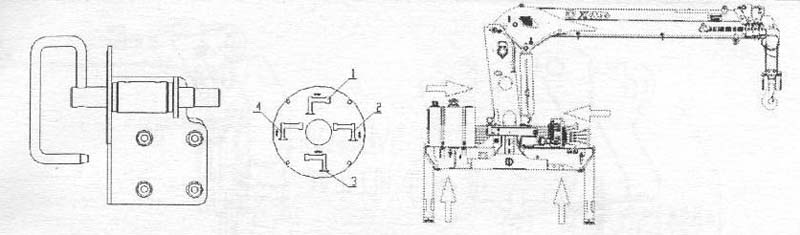

收拢支腿：
1.先后将旋阀旋到2位或4位两位置，再把操纵杆1扳向箭头A所示方向，先后将左右支腿油缸收回。
2.再将旋阀旋到1位或3 位两位置，把操纵杆1扳向箭头A所示方向，先后将左右两水平油缸收回并锁紧。

警告：支腿必须完全缩回。
为使活动支腿缩回，首先把锁紧总成杆置于打开状态，活动支腿收缩几厘米后，再将其扳回锁紧状态，然后将活动支腿缩到位，锁紧总成杆自动嵌入并锁紧。
注意：一定要保证活动支腿完全缩回，并要检查锁紧总成是否锁紧。
慎记：
1.工作完成后要把液压泵同取力装置断开。
2.操作完毕，要检查各操纵手柄是否自动复位。若手柄不在中位，要使它恢复中位。
3.操作完毕，要检查支腿油缸上的液压锁控制杆是否处在水平位置（锁紧状态）。
