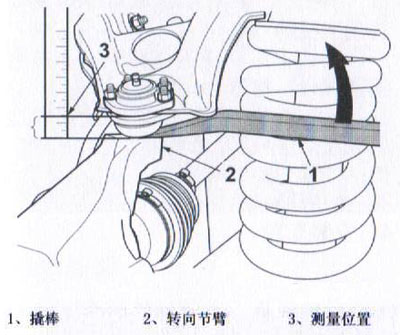

上球销间隙检查方法

1. 使车轮在地面上（注意不要伤脚），把撬棒的一端插入转向节臂和球销根部
2. 把撬棒端部抵在如图所示的上控制臂处，向上撬并注意测量球销位置。注意只测量球销的位移，不要测量撬动时控制臂弯曲变形的位移
3. 当球销行程大于1.6mm时必须更换

注意：如果汽车先前因其他维修工作而抬离地面，在检查之臆，应将方向盘置于中间位置，前后推动汽车，使悬架系统的零件处于正常的受力状态

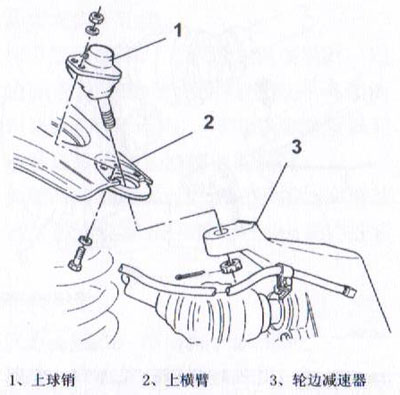

上球销更换
拆卸
1. 拆下车轮
2. 支起下控制臂
3. 从上球销上拆下开口销及开槽螺母，开口销不可再用
4. 从上横臂上拆下固定上球销的螺母、螺栓、垫圈及上球销
5. 使用球销拆除器或类似工具从轮边总成上分离球销，拆下球销

安装
1. 将上球销安装在上横臂上，确保上球销在上横臂上端
2. 用螺栓、垫圈和螺母将上球销安装到上横臂，拧紧锁紧螺母；拧紧力矩41N·m
3. 用开槽螺母将上球销安装到轮边总成之上，拧紧开槽螺母，力矩88N·m，穿上开口销
4. 加注润滑油
5. 安装车轮

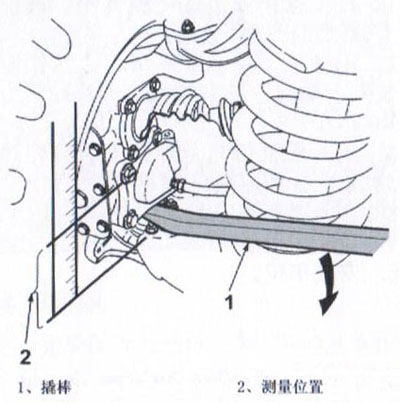

下球销间隙检查方法

1. 用千斤顶或支架支起下横臂，使下球销卸载
2. 在下横臂球销处和齿轮毂之间插入一根撬棒，测量由压下撬棒所得的垂直间隙，最大间隙不能超过3.5mm
3. 如果间隙超过限值，必须必须更换球销

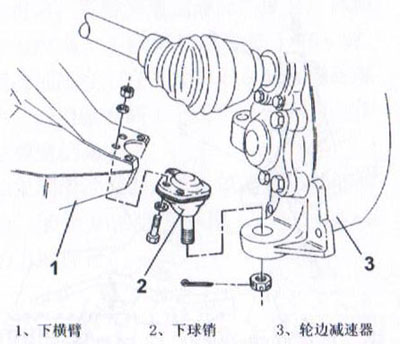

拆卸
1. 拆下车轮
2. 顶起下横臂
3. 从下球销上拆下开口销及槽形螺母，开口销不可再用
4. 从下横臂上拆下螺母、螺栓、垫片和下球销
5. 用专用该工具从齿轮毂上拆下下球销

安装
1. 用螺栓、垫圈和螺母将下球销安装到下横臂上，确认下球销再下横臂下方，拧紧锁紧螺母；拧紧力矩80N·m
2. 用开槽螺母将下球销固定在轮边总成上，拧紧开槽螺母，穿上开口销；拧紧力矩99N·m
3. 加注润滑油
4. 安装车轮

注意：
1. 不要用松退开槽螺母的方式来安装开口销，这种方法会损坏零件
2. 当开槽螺母拧到规定的力矩值时，开口销与螺母的槽必须有50%的接触
